張拉膜工程結構體系的組成

張拉膜工程結構體系的組成

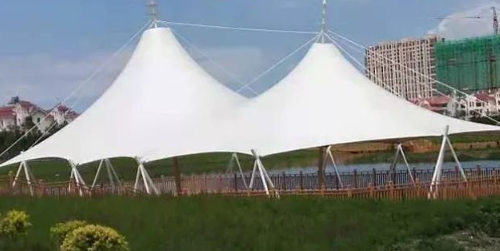

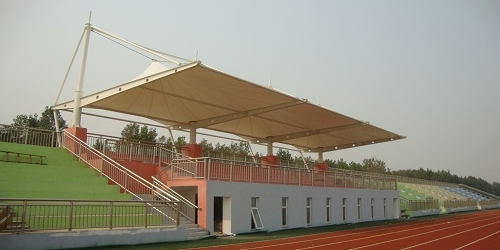

張拉膜工程結構是應用柔性鋼索或剛性支承結構使薄膜材料產生一定的預張應力，形成具有一定剛度的結構形式來承受自重與外部荷載，能夠覆蓋大跨度空間。在張拉膜工程結構中，面單元與支承、單元共同構成了一個完整的結構受力體系。面單元必須充分張緊，這樣才能發揮結構單元在整個結構受力體系中的功能。支承單元是完整的結構體系的一部分，但支承構件使用較少，因此結構體系顯得極為簡潔。在張拉膜工程結構中，支承結構一般為脊、谷、邊、斜拉索及撐桿等集成體，所以當面單元的破損或缺失將導致整個結構體系的崩潰。

張拉膜工程結構一般由薄膜材料、加勁索及支承結構組成：

一、膜材。薄膜材料要具備一定的強度和剛度以抵抗荷載而不致引起過大變形，作為圍護材料要滿足各項建筑功能要求。薄膜材料一般由兩部分組成：紡織物和涂層。良好的膜材性能必須依靠紡織物和涂層的緊密結合。紡織物具有抗拉強度、抗撕裂強度高，耐熱性、耐久性、防火性好等優點，涂層具有防污性、加工性、耐水性、透光性等性能。

二、脊索和谷索。主要是用于增強膜面及邊索。另外谷索和脊索的靈活布置，可以多樣的改變張拉膜工程建筑造型以達到建筑設計和觀賞性的要求。

三、支承結構。張拉膜工程的支承結構一般首先考慮鋼結構，其次是混凝土結構，在某些特定的情況下，木結構或其他結構也可以使用。支承結構主要是為了將索膜體系的內力傳遞到基礎上。支撐結構也可以采取不同的形式來表現，使張拉膜工程建筑可以實現不同的造型表達。
