某大學體育場看臺膜結構的設計

某大學體育場看臺膜結構的設計說明

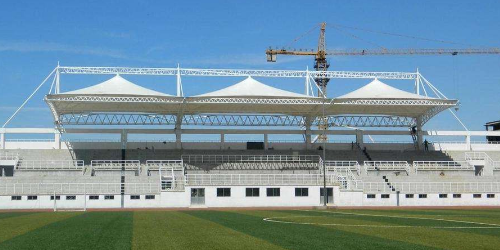

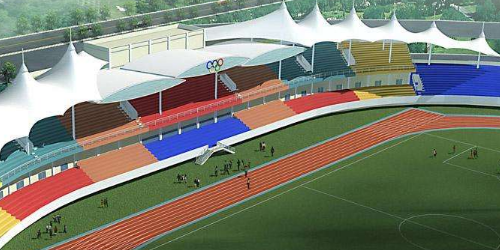

某大學西看臺膜結構位于空曠的運動場區，小和山高教園區四面環山，西看臺作為整個運動場區的主立面，采用張拉膜這種自由的空間結構，能夠設計成為標志性建筑，體現其充滿生氣蓬勃的運動氣息。本次設計考慮學校所在地區的基本風壓為0.45kN/m2，基本雪壓為0.45kN/m2。

本看臺膜結構工程有幾個特點：一方面要求膜結構挑棚能夠全部遮蓋下面的看臺，向斜上懸挑要求達到14.3米；另一方面要求做到簡潔，更加體現其大氣，單柱懸挑并且前面不可以有柱和支撐；還要求做到有組織排水?；谏厦嫒c(diǎn)，骨架式后張拉膜結構完全能夠很好地達到以上三個特點，一方面可以做到單柱懸挑，另一方面可以利用骨架制作排水系統，讓膜上的雨水可以有組織地排入下水道。所以，從各方面考慮，此大學看臺膜結構采用了骨架式設計。

主席臺兩側最大柱距為7.8米，中間連續三跨5.2米柱距結構，根據看臺膜結構建筑的基本設計要求，要突出中心，因此將中間三跨連成一片形成一個膜單元，故主席臺共需制作三個膜單元，為7.8+15.6+7.8米連續且高出兩側的膜結構。左右兩側觀眾席對稱，為4.2米柱距的柱網結構，共10跨，故在看臺膜結構的設計上，在兩跨柱距之間形成一個膜單元，跨度為8.4米，每側共需制作五個連續的膜單元結構。
